Único pórtico de corrida superior elétrico Crane Span da viga 18m-35m
Pessoa de Contato : Iris
Número de telefone : +86 19939938244
Whatsapp : +8619939938244
Quantidade de ordem mínima : | 1 conjunto | Preço : | Negotiable |
---|---|---|---|
Detalhes da embalagem : | Bonde, grua e outras peças embalou pela caixa de alta qualidade da madeira compensada; Feixes embala | Tempo de entrega : | 20 dias |
Termos de pagamento : | L / C, T / T | Habilidade da fonte : | 5 conjuntos |
Lugar de origem: | China | Marca: | Silence |
---|---|---|---|
Certificação: | ISO CE | Número do modelo: | MH |
Informação detalhada |
|||
Garantia: | 2 anos | Máximo Lifting Altura: | 32M |
---|---|---|---|
Aplicação: | , Extensamente, interno exterior | Matéria: | Guindaste de pórtico |
cor: | Exigências de cliente, de acordo com sua procura | velocidade de levantamento: | 7/0.7m/min |
Realçar: | Único guindaste de pórtico do feixe,guindaste de pórtico do armazém |
Descrição de produto
2020 tipo de 10 toneladas único preço do MH do projeto 5 novos do ano do guindaste de pórtico da viga
Apresentação do produto

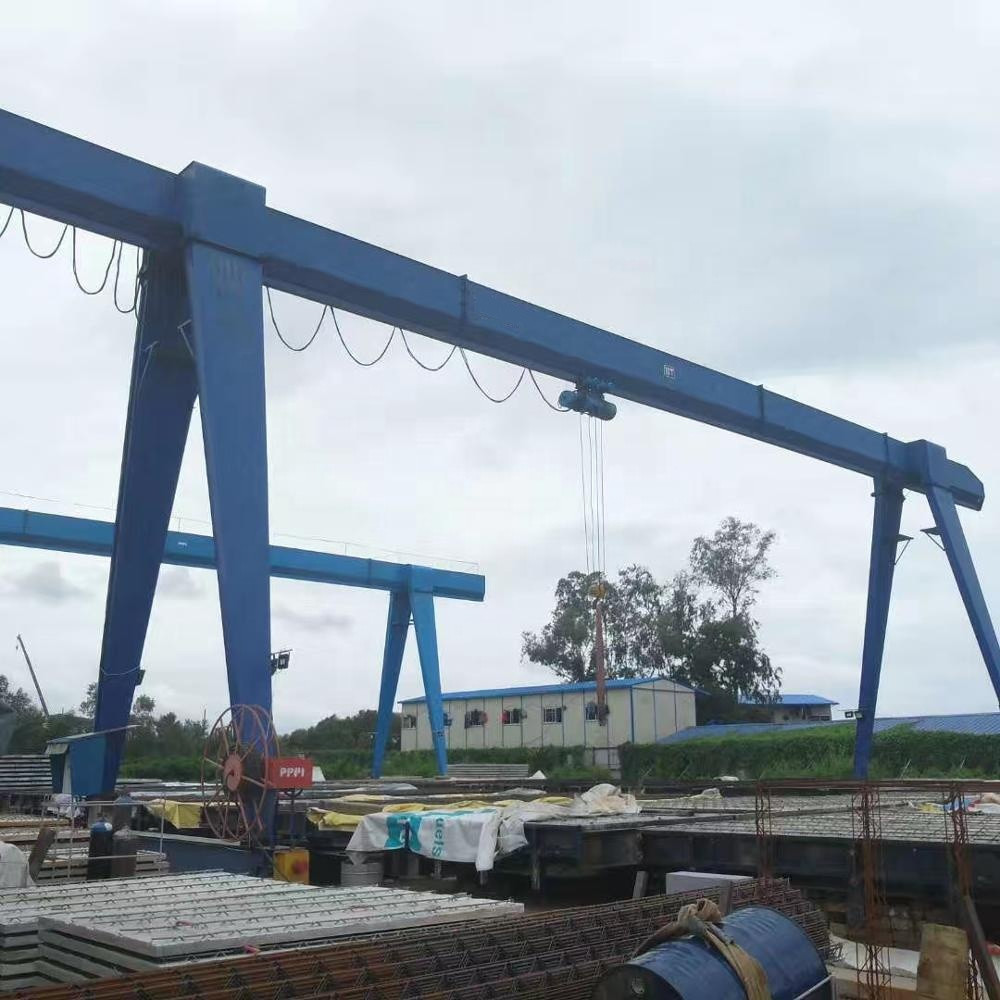

O guindaste de pórtico bonde modelo da grua do MH é usado junto com a grua elétrica modelo da DM do CD. É guindaste de viagem da trilha um pequeno e médio. Seu peso de levantamento apropriado é 3 ao período de 16 toneladas, apropriado é 12 a 30 medidores. Sua temperatura de trabalho apropriada é -20~+40℃.
Este produto é um guindaste regular amplamente utilizado na terra e em armazéns abertos à carga, descarrega ou agarra materiais. tem 2 métodos de controlo, a saber moído controlar e controlar da sala.
A estrutura do pórtico é dividida na forma da caixa e o fardo, a máquina inteira tem as características da estrutura de pouco peso, simples, da instalação fácil e da manutenção.
Apropriado para a carga geral, o descarregamento e o levantamento do trabalho nas fábricas, nas minas, nas jardas da carga, nos armazéns e em outros lugares exteriores dentro da escala de levantar peso médio e pequeno. É proibida para trabalhar no ambiente com gás inflamável, explosivo e corrosivo.
Características da construção
1. Peça de metal
Este guindaste de pórtico bonde da grua é composto principalmente do feixe principal, do pé de apoio e de um mais baixo feixe.
O feixe principal e um mais baixo feixe são estrutura de caixa soldada por quatro placas de aço, e o pé de apoio é estrutura de caixa soldada por quatro placas de aço.
A grua elétrica anda diretamente sob a placa mais baixa da flange do eu-aço do feixe principal.
Para o armazenamento e o transporte convenientes, o feixe principal, o pé de apoio e um mais baixo feixe são conectados com os parafusos M20 para transformar-se um.
2. Grua elétrica
A velocidade levantando, única da corda de fio, com trole e o redutor de viagem, cilindro e motor, inclui o interruptor do limitador da sobrecarga
Classe da classe F da proteção
Deixe cair o gancho forjado, tipo da planície ‘C’, girando sobre um eixo no rolamento de pressão, equipado com a bainha das cordas da fivela de cinto e de fio
Motor especial do tipo de Nanjing, começo macio para o corredor liso, vida de serviço de design longa, o melhor motor em China
De produção própria. Cilindros feitos do aço sem emenda de alta qualidade processado pela máquina do CNC.
Guia de corda feito do plástico da engenharia, peso leve, resistência de desgaste excelente, reduzindo o rasgo e o desgaste da corda de fio
Corda de fio de alta qualidade, força da extensão: 1670 N/m2
3. Mecanismo de funcionamento
Este produto é sob a forma da movimentação separada, movimentação que trava pelo motor do rotor do cone para terminar;
A transmissão é o uso de “uma” transmissão aberta e uma próxima da engrenagem.
4. Equipamento bonde
Velocidade do controle de módulo, micro-velocidade e velocidade dobro;
Viagem e levantamento lisamente;
O poder para mover-se do trole adota o cabo liso, deslizando lisamente;
A disposição da caixa de controle é razoável, fácil reparar;
Classe IP55 da proteção;
Fonte de energia principal opcional;
Toda a linha externo número do cabo com a marca;
Touchline liso da segurança, condutibilidade alta, gota de pressão pequena;
Peso leve, conveniência da instalação;
A velocidade elétrica ajustada do táxi é alta, assegura a fonte de alimentação contínua;
O módulo de controle opcional da velocidade, e pode realizar a micro velocidade e a velocidade dobro.
5. A especificação deste produto é expressada como segue:
controlo de (1).Ground
Exemplo: peso de levantamento 5t, período 7m, trabalhar-nível A3.
Representação: MH5-7A3-D JB/t5663-2008
D é para o controle à terra.
sistema 6.rail:
Crane os trilhos, a placa da braçadeira & a placa de imprensa
Reputado de alta qualidade faz
Parâmetros técnicos
Peso de levantamento | t | 5 | |||||
Período | m | 12 | 18 | 20 | 24 | ||
Altura de levantamento | m | 6/9 | |||||
Parte de viagem | velocidade de viagem | Terra | m/min | 20 | |||
Sala de comando | 20 | 30 | |||||
motor | Terra | YSE802-4/0.8*2 | YSE90L-4/1.5*2 | ||||
Sala de comando | ZDR100-4/1.5*2 | ZDR112L1-4/2.1*2 | |||||
Redutor | Dispositivo de impulso do LD | ||||||
Diâmetro de roda | milímetro | Φ270 | |||||
Grua elétrica | Datilografe não. | CD, DM | |||||
Velocidade de levantamento | m/min | 8 0.8/8 | |||||
velocidade de viagem | m/min | 20 | |||||
Motor | Levantamento | ZD141-4/7.5 ZDS0.8/7.5 | |||||
Viagem | ZDY21-4/0.8 | ||||||
Classe obreira | A3 | ||||||
Trilha de aço recomendada | P24 | ||||||
Fonte de alimentação | 3P 380V 50Hz | ||||||
Pressão máxima da roda | KN | 37/42 | 40/46 | 44/50 | 48/54 |
